M2TECH Young DSD

Самое высокое разрешение DSD / DXD преобразователь цифрового сигнала в аналоговый

ПОДРОБНОСТИ
Асинхронный интерфейс Класс USB Audio Device 2 , S / PDIF , AES / EBU и оптические входы , балансные выходы и переходники к ним для линейных , пульт дистанционного управления , пассивный фильтр защиты от наложения , уникальные текущий режим смещения цепи отмены , с цифровым управлением аналоговый регулятор громкости , максимальное 2.5Vrms выходное напряжение ( SE ) ??, 10Vrms ( сбалансированный) , HID включен
ОСОБЕННОСТИ
Young DSD имеет очень высокое разрешение, способен обрабатывать PCM до 384/32 и DSD до x128 . USB Audio Device 2 интерфейса для передачи аудио высокого разрешения от каждого компьютера . Входы S / PDIF , AES / EBU и оптические входы также предоставляются которая обрабатывать как PCM ( до 192/24 ) и DSD64 . Young DSD наследует собственную схему передискретизации старого Юнга для PCM на основе FPGA . А 32 бита D / A интегральная схема используется в не- обычном режиме , чтобы обеспечить 705.6/768kHz внутренней операции в PCM и 5.6448MHz в DSD . Синергия между ЦАП IC и пользовательского oversampler позволяет исключительно низкий шум и THD . Аналоговый регулятор громкости с высоким разрешением IC с цифровым управлением . Чтобы избежать вставки слишком много этапов на пути сигнала , который будет снижать качество звука , уникальный пассивный анти- псевдоним фильтр используется вместо обычного буфера операционные усилители , вместе с специальный режим текущее смещение аннулирование схема, которая делает I / V преобразователь работает с большей симметрией и нижней THD . Выходное напряжение может быть установлено пользователем , чтобы удовлетворить потребности любого устройства Young DSD , будь то предусилитель ,высокая чувствительность усилителя транзисторного или лампового усилителя мощности . Полный пульт дистанционного управления позволяет пользователю легко управлять Young DSD удаленно. HID протокол дает возможность управлять через USB , аппаратным плеером установленным на компьюторе. Управление осуществляется со специально выделенных клавиш на пульте дистанционного управления .

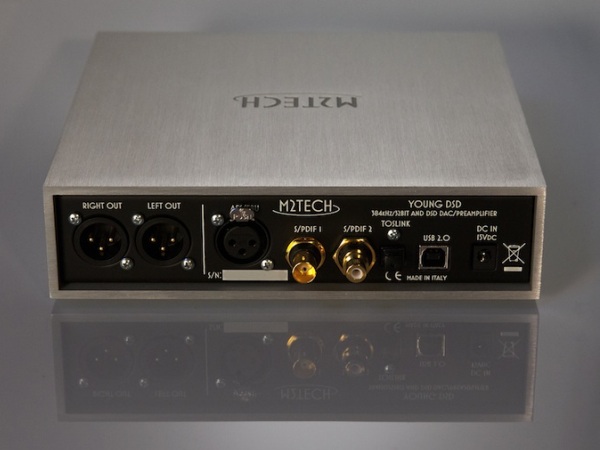

Inputs:
AES/EBU on female XLR socket
S/PDIF on female RCA socket
S/PDIF on female BNC socket
Optical on Toslink™ connector
Async USB compatible with USB Audio Device
Class 2/1 “B” type female USB connector

Outputs:
Balanced analog on gold-plated male XLR connectors

Power input:
5.5/2.1mm jack with positive on tip

Output voltage:
2.7Vrms @0dBFS (single-ended with adaptors, “normal”)
5.4Vrms @0dBFS (single-ended with adaptors, “high”)
5.4Vrms @0dBFS (balanced, “normal”)
10.8Vrms @0dBFS (balanced, “high”)

Output impedance:
100Ohm (single ended with adaptors)
200Ohm (bilanciato)

Signal-to-noise ratio:
118dB (0dBFS, balanced, “A”-weighted)
114dB (0dBFS, single-ended, “A”-weighted)

THD+N:
0.0008% (-3dBFS, balanced, 1kHz)
0.003% (-3dBFS, single-ended, 1kHz)
Sampling frequency PCM:
44.1, 48, 88.2, 96, 176.4*, 192*, 352.8**, 384**kHz
DSD formats 64x, 128x**
PCM resolution:
16 to 32 bit (USB)
16 to 24 bit (other inputs)
Volume setting:
0dB to -96dB in 0.5dB steps
Muting:
-20dB
Balance setting:
+/-6dB in 1dB steps
Phase:
0°, 180°
Automatic switch-off:
10 to 240 minutes in 10 minutes steps, plus disabled
Supply:
15VDC 300mA
Power consumption:
4.5VA
Size:
200x50x200mm (w x h x d)
Weight:
1.7kg (device only)
2.5kg (packed)

* Not on Toslink™
** USB Only
